SSM-104-LM-SV

Name: Samtec SSM-104-LM-SV
Brand: Samtec
SKU: 200-SSM104LMSV
Price: 1.56 USD
Availability: InStock

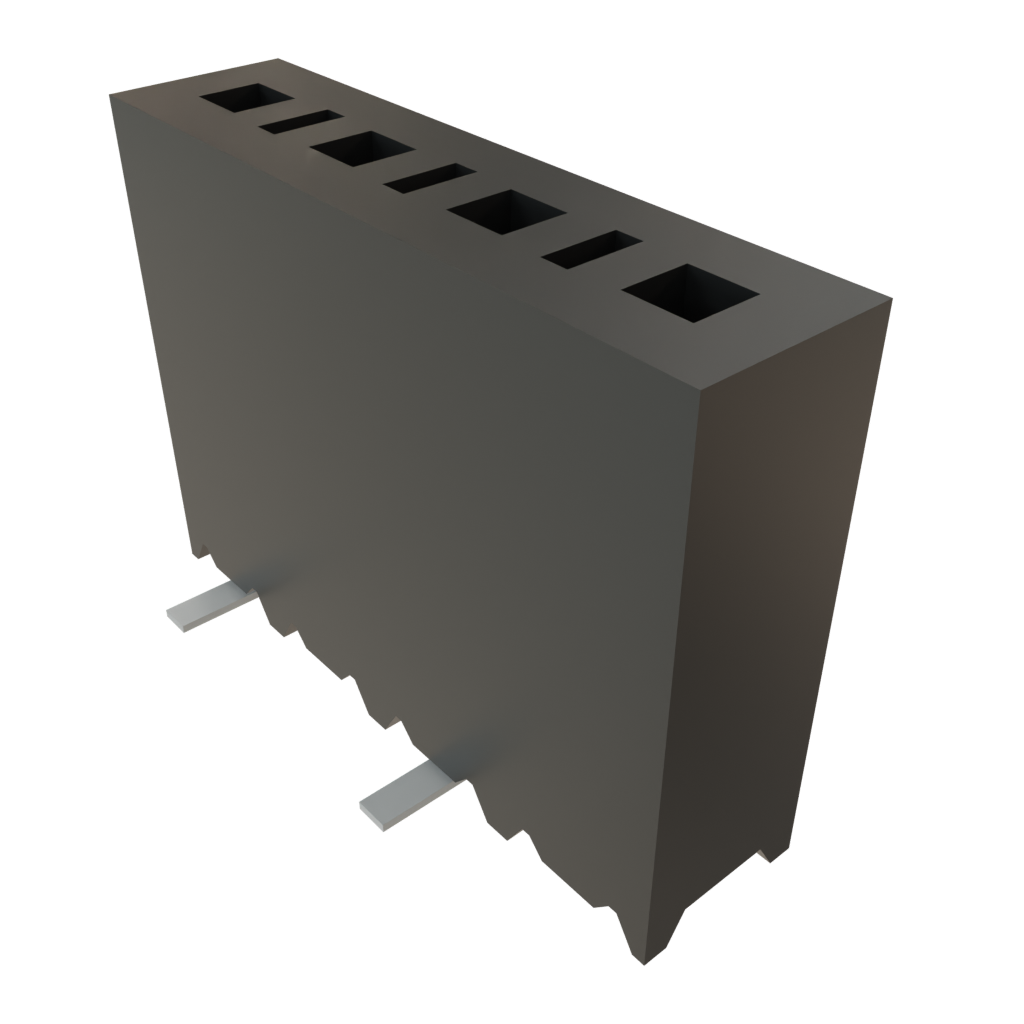

Las imágenes son para referencia solamente
Ver especificaciones del producto

Mouser N.º:

200-SSM104LMSV

Fabricante N.º:

SSM-104-LM-SV

Fabricante:

Samtec

Descripción:

Alojamientos de cables y cabecera Surface Mount PCB Socket Strips

Modelo ECAD:

Descargue Library Loader gratis para convertir este archivo para su herramienta ECAD. Conozca más sobre el modelo ECAD.

Más información

Conozca más sobre Samtec SSM-104-LM-SV

En existencias: 8

Existencias:: 8 Se puede enviar inmediatamente

Se ha producido un error inesperado. Vuelva a intentarlo más tarde.
Plazo de entrega de fábrica:: 1 semana Tiempo estimado de producción de fábrica para cantidades superiores a las que se muestran.

Introducir cantidad:

Mínimo: 1 Múltiples: 1

Precio unitario:

$-.--

Precio ext.:

$-.--

Est. Tarifa:

Precio (USD)

Cantidad	Precio unitario	Precio ext.
	$1.56	$1.56
	$1.22	$68.32
	$0.963	$107.86
	$0.783	$394.63
	$0.661	$666.29
	$0.56	$1,128.96
	$0.469	$2,363.76
	$0.38	$3,809.12

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Atributo del producto	Valor de atributo	Seleccionar atributo
Fabricante:	Samtec
Categoría de producto:	Alojamientos de cables y cabecera
RoHS:
Producto:	Headers
Tipo:	Socket
Número de posiciones:	4 Position
Paso:	2.54 mm (0.1 in)
Número de filas:	1 Row
Espaciado de filas:	2.54 mm (0.1 in)
Estilo de montaje:	SMD/SMT
Estilo de terminación:	Solder
Ángulo de montaje:	Straight
Revestimiento del contacto:	Gold
Serie:	SSM
Nombre comercial:	Tiger Claw
Aplicación:	Board-to-Board, Cable
Temperatura de trabajo mínima:	- 55 C
Temperatura de trabajo máxima:	+ 125 C
Empaquetado:	Tube
Marca:	Samtec
Material del contacto:	Phosphor Bronze
País de ensamblaje:	Not Available
País de difusión:	Not Available
País de origen:	VN
Régimen de corriente:	5.2 A
Régimen de inflamabilidad:	UL 94 V-0
Color de la carcasa:	Black
Género de la carcasa:	Socket
Material del alojamiento:	Liquid Crystal Polymer (LCP)
Tipo de enganche:	Unlatched
Tipo de producto:	Headers & Wire Housings
Cantidad de empaque de fábrica:	56
Subcategoría:	Headers & Wire Housings
Régimen de voltaje:	405 VAC/572 VDC

Productos encontrados:

Para mostrar productos similares, seleccione al menos una casilla de verificación

Seleccione al menos una de las casillas de verificación anteriores para mostrar productos similares en esta categoría.

Atributos seleccionados: 0

Filtrar documento:

Images

Imagen

Models

SSM-104-LM-SV Symbol & Footprint by SnapMagic

Specification Sheets

Technical Resources

Test Report (PDF)

USHTS:: 8536694040
ECCN:: EAR99

Tiras de conectores SMT Tiger Claw™ de 0.100" (2.54 mm) SSM

Las tiras de conectores para instalar en superficie Tiger Claw™ de 0.100" (2.54 mm) SSM de Samtec son conectores placa a placa en una variedad de densidades, alturas de pilas y orientaciones. La serie SSM cuenta con contactos Tiger Claw™ que proporcionan un perfil ultrabajo y doble capacidad de deslizamiento con funcionalidad de transferencia. El contacto en los enchufes de poste cuadrado permite que los pines de la tira larga de terminales pasen por el enchufe y la PCB a otro enchufe. Esta función permite ahorrar espacio, obtener flexibilidad de enrutamiento y tener menos conectores. Los conectores resistentes y altamente confiables están disponibles en orientaciones de ángulo recto y vertical que han pasado de 10 años en entornos de gas de flujo mixto (MFG). Los conectores de acoplamiento conocidos de la serie SSM son las series TSW, TSM, MTSW, DW, ZW y HW.
