ESHF-117-01-L-D-SM

Name: Samtec ESHF-117-01-L-D-SM
Brand: Samtec
SKU: 200-ESHF11701LDSM
Price: 4.57 USD
Availability: OutOfStock

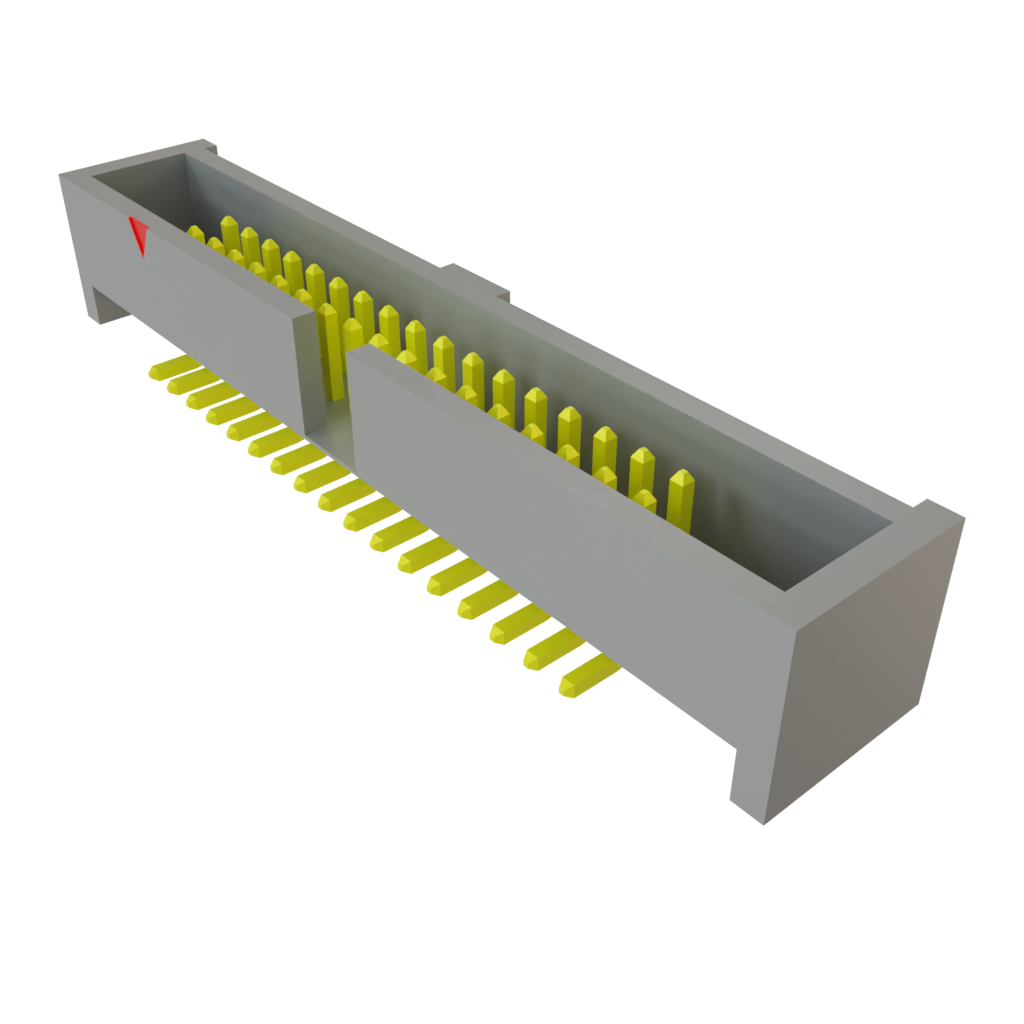

Las imágenes son para referencia solamente
Ver especificaciones del producto

Mouser N.º:

200-ESHF11701LDSM

Fabricante N.º:

ESHF-117-01-L-D-SM

Fabricante:

Samtec

Descripción:

Alojamientos de cables y cabecera .050 Shrouded Header For FFSD With Strain Relief

Hoja de datos:

ESHF-117-01-L-D-SM Hoja de datos (PDF)

Modelo ECAD:

Descargue Library Loader gratis para convertir este archivo para su herramienta ECAD. Conozca más sobre el modelo ECAD.

Más información

Conozca más sobre Samtec ESHF-117-01-L-D-SM

Disponibilidad

Existencias:: No en existencias

Se ha producido un error inesperado. Vuelva a intentarlo más tarde.
Plazo de entrega de fábrica:: 3 Semanas Tiempo estimado de producción de fábrica.

Introducir cantidad:

Mínimo: 1 Múltiples: 1

Precio unitario:

$-.--

Precio ext.:

$-.--

Est. Tarifa:

Precio (USD)

Cantidad	Precio unitario	Precio ext.
	$4.57	$4.57
	$3.84	$207.36
	$3.73	$402.84
	$3.00	$1,512.00
	$2.79	$2,812.32
	$2.35	$5,879.70
	$1.92	$9,607.68

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Atributo del producto	Valor de atributo	Seleccionar atributo
Fabricante:	Samtec
Categoría de producto:	Alojamientos de cables y cabecera
RoHS:
Producto:	Headers
Tipo:	Shrouded
Número de posiciones:	34 Position
Paso:	1.27 mm (0.05 in)
Número de filas:	2 Row
Espaciado de filas:	1.27 mm (0.05 in)
Estilo de montaje:	SMD/SMT
Estilo de terminación:	IDC
Ángulo de montaje:	Straight
Género del contacto:	Pin (Male)
Revestimiento del contacto:	Gold
Serie:	ESHF
Temperatura de trabajo mínima:	- 55 C
Temperatura de trabajo máxima:	+ 125 C
Empaquetado:	Tube
Marca:	Samtec
Material del contacto:	Phosphor Bronze
País de ensamblaje:	Not Available
País de difusión:	Not Available
País de origen:	MY
Color de la carcasa:	Black
Material del alojamiento:	Liquid Crystal Polymer (LCP)
Tipo de producto:	Headers & Wire Housings
Cantidad de empaque de fábrica:	18
Subcategoría:	Headers & Wire Housings

Productos encontrados:

Para mostrar productos similares, seleccione al menos una casilla de verificación

Seleccione al menos una de las casillas de verificación anteriores para mostrar productos similares en esta categoría.

Atributos seleccionados: 0

Filtrar documento:

Specification Sheets

Technical Resources

Dimensional Drawing, Footprint, and Part Number Configuration

CNHTS:: 8538900000
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
TARIC:: 8536693000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

ECF/EHF/ESHF/SHF Shrouded & Ejector IDC Headers

Samtec ECF/EHF/ESHF/SHF Shrouded and Ejector IDC Headers offer a .050" (1.27mm) pitch with through-hole, right-angle, and surface mount tail styles available in common pin counts from 4 to 25. The IDC headers are designed for use with the FFSD flat ribbon and FFTP twisted pair cable assemblies. The SHF shrouded PCB mounting terminal strips and the EHF double-row shrouded headers feature a polarization notch, the EHF components are also fitted with ejectors. The Samtec ECF/EHF/ESHF/SHF Shrouded and Ejector IDC Headers operate in a temperature range from -55°C to +125°C, are RoHS compliant and lead-free solderable.
